ElClip de carril E 2055está diseñado específicamente para proporcionar una fijación efectiva y confiable para varios tipos de secciones de rieles. Se utiliza comúnmente en aplicaciones ferroviarias de transporte pesado-, donde la vía sufre cargas y tensiones importantes.
Aplicación del clip de carril E2055 en el sistema de fijación de carril
El clip de riel E2055 es un sujetador de acero para resortes elástico y de alta-resistencia que se utiliza en los sistemas ferroviarios modernos (transporte pesado, alta-velocidad, subterráneos) para asegurar firmemente los rieles a las traviesas (traviesas) y placas de base, proporcionando estabilidad, alineación y absorción de vibraciones esenciales, y funciona como un componente clave en los sistemas de sujeción tipo Pandrol-para varios perfiles de rieles como UIC/RE, lo que garantiza la integridad de la vía y reduce el mantenimiento a través de su auto-tensión. diseño.

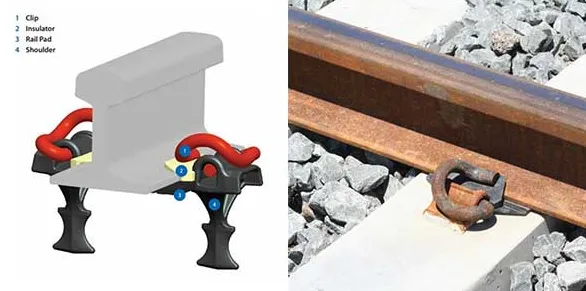

Componentes del sistema (e-Sistema de clip):
- E2055 Clips: Los propios sujetadores elásticos.
- Hombros del riel: Se ajustan al durmiente para guiar y sostener el clip.
- Aisladores: Se colocan entre el clip y la traviesa/placa base para evitar fugas y desgaste de corriente eléctrica.
- Almohadillas de riel: (opcionales) colocadas debajo del riel para mayor amortiguación y amortiguación de vibraciones.
Especificación del clip de riel E2055
| Artículo | Diámetro | Material | Peso | HRC bajo presión | prueba de fatiga |
|---|---|---|---|---|---|
| E2055 | ø20 | 60Si2MnA, 60Si2Cr, 55Si2Mn, 38Si7 | 0,80 kilos | 44-48 |
Mayor o igual a 950kg 5000000 |
| Nombre | Clip de riel tipo E- |
| Material | 60Si2MnA 60Si2CrA 55Si2Mn 38Si7 |
| Dureza | 44-48HRC |
| Vida fatigada | Para Dia.18 son 3 millones de ciclos sin romperse. |
| para Dia.20 son 5 millones de ciclos sin romperse | |
| Superficie | Liso (engrasado), óxido negro, pintura en color o según los requisitos del cliente. |
| Estándar | DIN17221, BS970, GB/T1222 |
Las ventajas del clip de riel E2055
- Sujeción de Rieles: Los clips elásticos para carriles están diseñados para sujetar firmemente los carriles a las traviesas, evitando cualquier movimiento que pueda provocar una desalineación.
- Mantenimiento del ancho de vía: Ayudan a mantener la distancia correcta entre los dos rieles, conocida como ancho de vía, que es esencial para el paso seguro de los trenes.
- Absorción de vibraciones: Los clips absorben las vibraciones provocadas por el paso de los trenes, reduciendo el desgaste y mejorando la comodidad de los pasajeros.
- Prevención del movimiento de los rieles: al proporcionar una fuerte fuerza de sujeción, los clips elásticos para rieles evitan el movimiento horizontal y vertical de los rieles.
CARRIL DE GNEEcomo la base de producción de abrazaderas y clips para rieles más grande de China, que ha sido calificada para licitar proyectos ferroviarios de mediana y gran escala. Además, GNEE RAIL es un fabricante de clips elásticos para rieles aprobado por el Ministerio de Ferrocarriles de China y cuenta con la certificación ISO9001-2008. Nuestro producto de clip para rieles es ideal para el ensamblaje de vías férreas por las ventajas de un fácil montaje durante la colocación de las vías; mantenimiento económico; larga durabilidad y vida útil; Reemplazo rápido.
