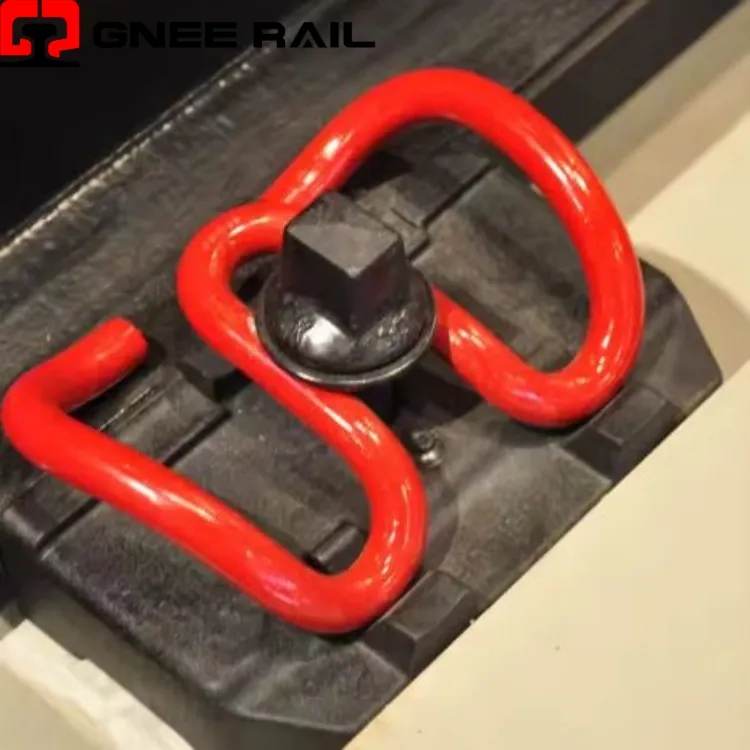

Sistema de fijación con clip Rail skl
El clip Railway SKL es un sujetador elástico de alto-rendimiento ampliamente utilizado en sistemas ferroviarios de transporte pesado-y de alta-velocidad. Fabricado con acero para resortes de primera calidad, presenta una geometría distintiva en forma de V-que ofrece una fuerza de sujeción superior con una deflexión elástica excepcional. Este clip permite un tensado rápido mediante un método de instalación rotacional simple. Su diseño probado garantiza una sujeción confiable del riel bajo cargas extremas por eje y condiciones operativas exigentes.
Especificaciones técnicas:
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Clip SKL Ferroviario – Clip Elástico de Sujeción de Riel |
| Grado del material | 38Si7 / 51CrV4 / EN 10089 Acero para muelles |
| Acabado superficial | E-coat / Escamas de zinc / Geomet 500 / Recubrimiento personalizado |
| Fuerza de sujeción nominal | 12 – 18 kN por clip (depende del sistema) |
| Rango de deflexión elástica | 12 – 16 mm antes del fraguado permanente |
| Rotación de instalación | 90 grados – 120 grados desde la posición libre |
| Compatibilidad ferroviaria | UIC 60, 60E1, 54E1, 115RE, 136RE |
| Tipo de cama | Monobloque de hormigón pre-pretensado con hombros moldeados- |
| Estándar de prueba | EN 13481-2 / AREMA Capítulo 30 / TB/T 3065 |
| Resistencia a la corrosión | Mayor o igual a 720 horas de niebla salina (ISO 9227) |
Perspectiva de instalación y mantenimiento:
- Presenta una geometría optimizada en forma de V-para una tasa de resorte progresiva bajo carga creciente.
- Distribuye la fuerza de sujeción uniformemente a través del pie del riel a través de puntos de contacto gemelos.
- Logra la máxima deflexión elástica antes de entrar en el rango de deformación plástica.
- Incorpora curvas-que alivian el estrés y minimizan la concentración de fatiga localizada.
- Diseñado con configuración simétrica que permite una orientación de instalación reversible.
Mantenimiento y perspectiva operativa
- Instalado mediante inserción rotacional con herramientas hidráulicas o manuales estándar.
- Logra una tensión precisa mediante un ángulo de rotación controlado durante la aplicación.
- Elimina la necesidad de equipos de pretensado-que requieren otros tipos de sujetadores.
- Permite una extracción rápida mediante rotación inversa sin herramientas de extracción especializadas.
- Proporciona una verificación constante de la fuerza de instalación a través de retroalimentación de la resistencia a la rotación.
Proveedor profesional de Gnee
