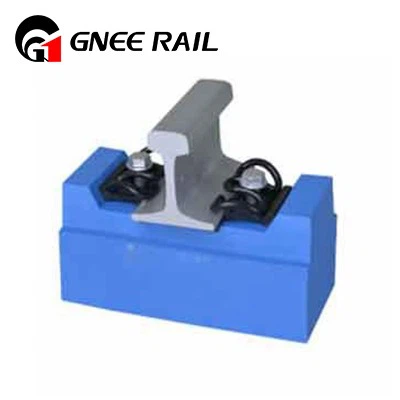

¿Qué es el sistema de fijación de rieles tipo IV?
El sistema de sujeción de rieles Tipo IV es un sistema de sujeción de rieles sin pernos, que tiene las ventajas de una estructura compacta, una fuerte presión de pandeo y una buena capacidad de mantenimiento del ancho de vía. Se utiliza para rieles de 60 kg/m sin arcenes, que sirven a trenes de pasajeros a 350 km/h con una carga por eje de 170 kN y trenes mixtos de pasajeros y mercancías a 250 km/h con una carga por eje de 230 kN.
Componente del sistema de fijación de riel tipo IV
El sistema de sujeción se compone de varios componentes clave, incluido el clip de riel C4 con barras elásticas de unión JA y JB, un hombro de riel incrustado Tipo IV, un bloque calibre aislante y una almohadilla de riel de goma.
En GNEE nos especializamos en la fabricación de equipos ferroviarios y estamos comprometidos a proporcionar sistemas de sujeción de rieles seguros y de alta calidad, personalizados para cumplir con los requisitos específicos de diferentes tipos de vías ferroviarias.
Especificación del sistema de fijación de rieles tipo IV
|
Tipo de sujetador |
Cierre elástico tipo IV |
|
|
Taxonomía |
La elasticidad no está separada |
|
|
Soportar fuerzas laterales |
Sostenido por el asiento de hierro incrustado |
|
|
Con el método de conexión básico |
Asiento de hierro incrustado |
|
|
Resistencia a la extracción de piezas integradas |
No menos de 60 kN |
|
|
Clip de riel |
Tipos |
Tipo C4 |
|
Presión de la hebilla |
>11 kN |
|
|
Rango de estiramiento |
13 milímetros |
|
|
Método de fijación |
Sin fijación mediante pernos |
|
|
Par de apriete |
- |
|
|
Resistencia longitudinal del carril |
>9 kN |
|
|
Cojín elástico |
Ajustes |
Almohadilla de caucho de una sola capa entre el riel y la superficie de apoyo de la traviesa |
|
modelo |
RP4 |
|
|
Tamaño |
170×194×10 |
|
|
Rigidez estática |
50-70 kN/mm |
|
|
Estándar ejecutivo |
Fundación Tecnológica [2007] 207 |
|
|
Altura del riel |
Altura del riel |
186 mm |
|
Ajustamiento |
No se puede ajustar |
|
|
Método de ajuste |
||
|
indicador |
Ajustamiento |
-8-+4 milímetros |
|
Método de ajuste |
Reemplazo de números diferentes Bloques de pista |
|
|
Nivel de ajuste |
1 milímetro |
|
|
Procesamiento de juntas de rieles |
Uso de barras de unión y bloques patrón |
|
|
Tipo de durmiente aplicable |
Almohada de hormigón antibloqueo tipo IIIb |
|
|
Número de dibujo y norma |
Línea de Investigación 0601 Fundación Tecnológica [2007] 207 |
|
|
Condiciones de aplicación |
250 a 350 km/h |
|
|
Sección de resistencia convencional |
||
GNEE, un proveedor confiable de sistemas de fijación de rieles tipo IV
GNEE Rail se especializa en la fabricación y suministro de equipos ferroviarios, incluidos sistemas de sujeción de rieles tipo IV y otros sistemas de sujeción de rieles, sujetadores de rieles, juntas de rieles, vías de rieles y componentes de sistemas de sujeción para la construcción de ferrocarriles. No dude en contactarnos.
