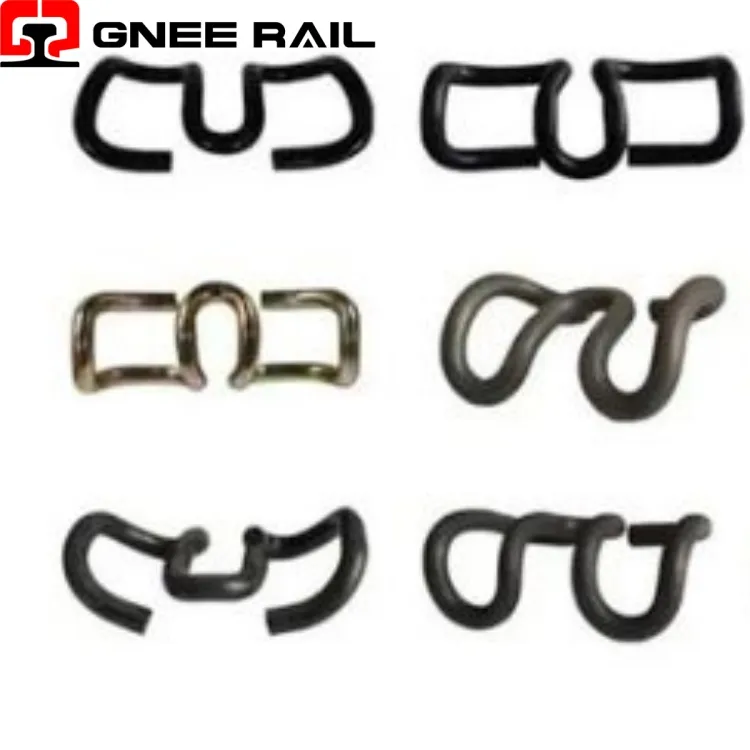

Sistema de fijación con clip Rail skl
El clip SKL es un sujetador de riel elástico de alta-tensión con un distintivo diseño de doble-resorte helicoidal. Fabricado con acero para resortes de alta-calidad como 60Si2CrA o 38Si7, asegura los rieles a las traviesas de concreto mediante una deflexión controlada del resorte. El sistema utiliza placas guía en ángulo y puntas roscadas para proporcionar una fuerza de sujeción constante. Las fijaciones SKL se utilizan ampliamente en ferrocarriles de alta-velocidad y transporte pesado-en todo el mundo.
Especificaciones técnicas:
| Parámetro | Descripción | Valor/rango típico |
|---|---|---|
| Tipos de clips | variantes de SKL | SKL-1, SKL-3, SKL-12, SKL-14 |
| Diámetro del alambre | Tamaño de la barra de acero para resortes | 13mm |
| Grado del material | Aleación de acero para resortes | 60Si2CrA/60Si2MnA/38Si7 |
| Rango de dureza | Escala Rockwell C | 42-47 HRC |
| Carga en la punta | Fuerza de sujeción por clip | 10-14kN |
| Vida fatigada | Ciclos antes del fracaso | Mayor o igual a 5 millones de ciclos |
| Peso por clip | Unidad única | 0,48-0,53 kg/unidad |
| Rieles aplicables | Compatibilidad con perfiles de carril | UIC54, UIC60, 115RE, 136RE |
Perspectiva de instalación y mantenimiento:
- Proporciona una carga en la punta de 10 a 14 kN por clip para seguridad del riel
- Logra 5 millones de ciclos de fatiga sin fractura bajo carga estándar
- El diseño auto-tensor absorbe las vibraciones y los impactos dinámicos de las ruedas.
- Mantiene la fuerza de sujeción incluso después de millones de ciclos de carga.
- El bucle central actúa como mecanismo de seguridad integrado que evita el estiramiento excesivo
Mantenimiento y perspectiva operativa
- El preensamblaje en fábrica sobre traviesas permite un rápido tendido automatizado de vías
- La fijación cautiva reduce la manipulación de componentes sueltos y el riesgo de pérdida
- Posibilidad de ajuste de ancho intercambiando placas guía sin cambiar traviesas
- Todos los componentes, incluidos los tacos de hormigón, se pueden sustituir individualmente
- Los clips simplemente se aflojan y se mueven desde la posición de estacionamiento a la de trabajo en el sitio
