↵Sistema de sujeción Rail Nabla Clip

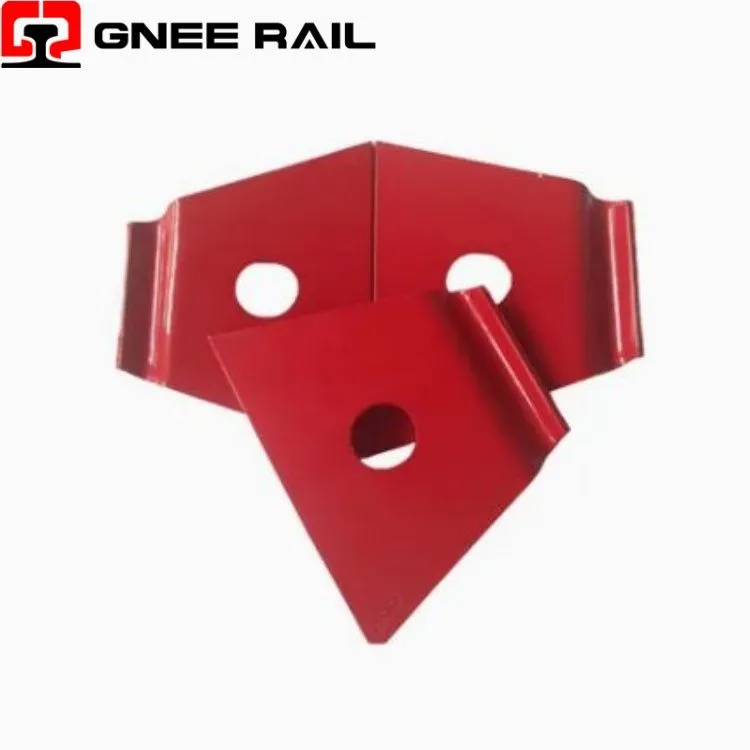

El Railway Nabla Clip es un sujetador de resorte simétrico de sección plana-llamado así por su forma de delta invertida (∇), diseñado para sistemas de vías traviesas de concreto. Fabricado con acero para resortes 60Si2MnA/60Si2CrA de alta-resistencia con una dureza de 42-47 HRC, ofrece una fuerza de sujeción constante a través de una deflexión elástica. El sistema incluye aisladores y púas roscadas, que proporcionan aislamiento eléctrico y una absorción de fuerza lateral superior.
Especificaciones técnicas:
| Parámetro | Especificación | Indicador de desempeño |
|---|---|---|
| Forma geométrica | Perfil delta invertido (∇)/V- | Diseño de-sección plana y doble-arco |
| Grado del material | 60Si2MnA/60Si2CrA | Dureza 42-47 HRC |
| Espesor | 4,0 mm – 4,5 mm | Fleje de acero para muelles-laminado en frío |
| Vida fatigada | 5 millones de ciclos | Sin rotura según EN 13146-4 |
| Resistencia de aislamiento | Mayor o igual a 1×10⁸ Ω por conjunto | PA66+30% aislante de fibra de vidrio |
| Componentes del sistema | 2 clips + 2 aisladores + 2 púas + 2 arandelas | Conjunto de asiento por riel |
Perspectiva de instalación y mantenimiento:
- El diseño de sección plana-crea una amplia superficie de apoyo rectangular, distribuyendo la fuerza de sujeción uniformemente a lo largo del pie del riel.
- El contacto de superficie amplia evita los efectos de indentación localizados "brinelling", comunes en los clips de alambre redondo-bajo cargas de tráfico intenso.
- La geometría de doble arco-simétrica proporciona una distribución uniforme de la tensión, lo que elimina las fuerzas de torsión que se encuentran en los diseños de clips asimétricos.
Mantenimiento y perspectiva operativa
- Los aisladores de nailon reforzado (PA66+30% fibra de vidrio) proporcionan una resistencia a la tracción mayor o igual a 170 MPa y una resistencia de aislamiento mayor o igual a 1×10⁸ Ω.
- Las puntas de los tornillos (grado 5.6, acero 35#) ofrecen una resistencia a la tracción mayor o igual a 500 MPa con capacidad de curvatura en frío de 90 grados.
- El sistema se puede pre-ensamblar en traviesas antes de la entrega, lo que permite velocidades de construcción más rápidas.
