CarrilSistema de fijación CLIP

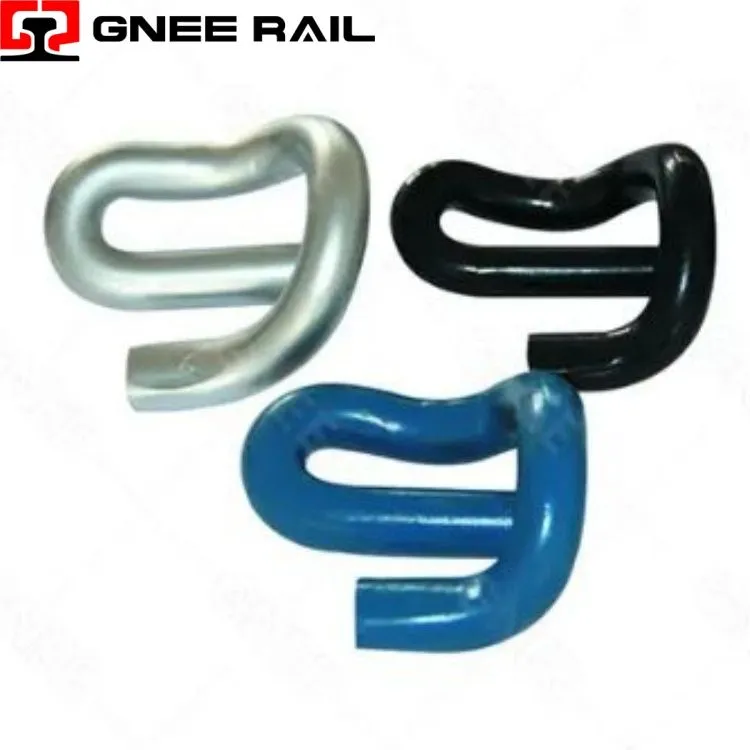

El Railway E-Clip es un sujetador de resorte tridimensional-que se caracteriza por su distintiva geometría en forma de épsilon-, fabricado con acero para resortes de silicio-manganeso-de alta calidad mediante procesos precisos de conformado en frío-y tratamiento térmico. Este sujetador opera según un principio combinado de flexión-torsión, donde la sección curva central funciona como una bisagra flexible mientras que los brazos externos transmiten fuerza de sujeción al pie del riel a través de puntos de contacto estratégicamente ubicados.
Especificaciones técnicas:
| Parámetro | Especificación | Característica de rendimiento |
|---|---|---|
| Configuración de resorte | Épsilon-en forma, tridimensional- | Operación combinada de flexión-torsión |
| Designación de aleación | Acero para muelles de silicio-manganeso | 55Si7 / 60Si2Mn / equivalente |
| Fuerza de sujeción | Al pie del riel, condición instalada | 11 – 16 kN (dependiente de la variante) |
| Deflexión máxima | rango elástico | Desplazamiento vertical de 18 a 22 mm |
| Protección contra la corrosión | Revestimiento de escamas de zinc-aluminio | >1.000 horas de resistencia a la niebla salina |
Perspectiva de instalación y mantenimiento:
- Ruta de carga tridimensional-:La geometría épsilon crea una configuración de resorte no-planar donde el vector de carga cambia de vertical en el compromiso del hombro a horizontal en el contacto con el riel, lo que permite una transmisión de fuerza eficiente a través del cuerpo del clip.
- Múltiples zonas de flexión:Tres zonas de flexión distintas:-corona, arco central y brazos de los dedos-funcionan en secuencia durante la deflexión, distribuyendo la tensión a lo largo de la longitud del clip en lugar de concentrar la tensión en un único punto de articulación.
- Característica de rigidez progresiva:La configuración geométrica genera una curva de deflexión de fuerza no-lineal- donde la rigidez aumenta progresivamente con la deflexión, lo que proporciona una respuesta dócil bajo cargas normales y una restricción firme bajo desplazamientos extremos.
Mantenimiento y perspectiva operativa
- Proceso de enfriamiento controlado:El tratamiento térmico de precisión mediante enfriamiento con aceite seguido de revenido logra una microestructura bainítica-martensítica uniforme que equilibra la dureza con la tenacidad a la fractura para un rendimiento resistente al impacto-.
- Cobertura de granallado:El granallado-de cobertura total a intensidades controladas crea una capa de tensión residual de compresión que se extiende entre 0,2 y 0,4 mm por debajo de la superficie, cerrando eficazmente defectos microscópicos de la superficie que podrían servir como sitios de inicio de fatiga.
- Mitigación de la fragilidad por hidrógeno:Los estrictos protocolos de horneado posteriores al revestimiento garantizan la desgasificación completa del hidrógeno después de la aplicación de protección contra la corrosión, lo que preserva la ductilidad en el acero para resortes de alta-dureza.
Proveedor profesional de Gnee
