↵Sistema de sujeción Rail e clip

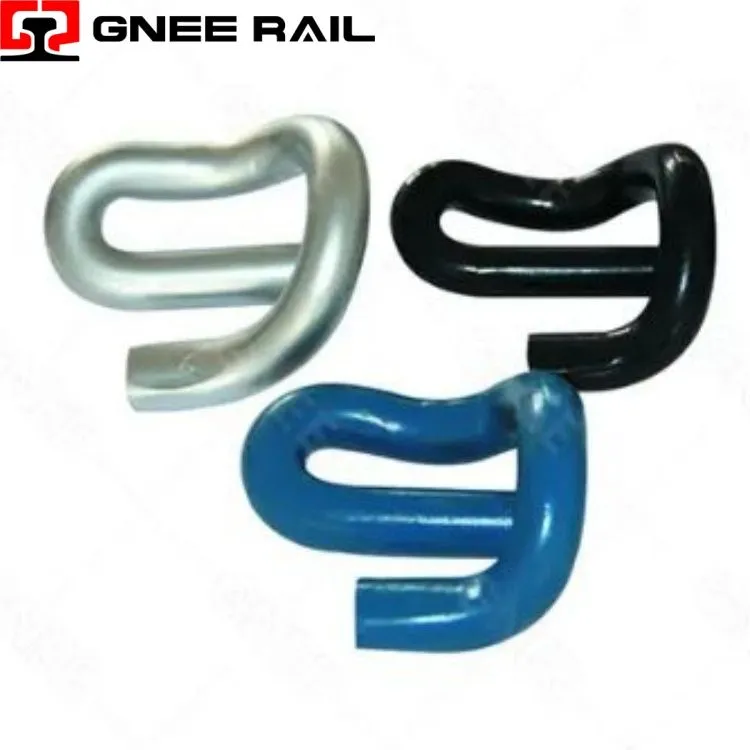

Un E-Clip ferroviario es undispositivo de sujeción de acero con resorte tensadoque asegura el pie del riel al hombro del durmiente a travésdeflexión elástica y resistencia a la torsión-único entre los sujetadores de rieles por sufuerza de sujeción auto-ajustableque aumenta bajo carga dinámica, suinstalación de un solo-componenteno requiere tuercas, pernos o aisladores separados en su forma básica, y sugeometría de sección universalque se adapta tanto a traviesas de hormigón como de acero a lo largo de 30+ perfiles de rieles; A pesar de la similitud visual, las variantes de E-Clip difieren fundamentalmente endiámetro de la barra, carga en la punta, clase de fatiga y protección contra la corrosión, lo que hace que la sustitución entre-estándares sea una de las principales causas de ampliación prematura del ancho de vía.
Especificaciones técnicas:
| Variante | Diámetro de la barra | Carga nominal en la punta | Deflexión máxima | Idoneidad del recubrimiento | Limitación distinta |
|---|---|---|---|---|---|
| PR601 | 18mm | 7,5–8,5 kN | 12mm | HDG, Dacromet | Sólo tren ligero;<22.5t axle |
| PR401 | 20mm | 9,0–10,5 kN | 15mm | Dacromet, Geomet | HDG prohibido (riesgo de fragilización) |
| FC1504 | 20mm | 10,0–11,5 kN | 16mm | Geomet, escamas de zinc- | Transporte pesado; 40t capaz |
| e2009 | 20mm | 9,0 kN ± 0,5 | 14mm | Óxido negro, Dacromet | estándar chino; espesor de red específico |
| SKL-tipo E-Clip | 18-20 milímetros | 12-18 kN | 10-14 milímetros | HDG (menor o igual a 18 mm únicamente) | No intercambiable con hombros Pandrol |
| Acero inoxidable | 20mm | 8,5–9,5 kN | 15mm | No se requiere ninguno | grado 316L; 50+ año de vida costera; 30% más de costo |
Rango de rendimiento:
Forzar-proporcionalidad de carga– A diferencia de los tornillos con fuerza de sujeción fija, E-carga en la punta del clipaumenta entre un 15% y un 25% bajo el paso de las ruedasdebido a la deflexión del pie del riel. Esta acción de auto-apriete resiste la fluencia bajo cargas pesadas por eje.
Principio del haz de torsión– El clip funciona como unbarra de torsión pre-esforzada, no un resorte voladizo. La pata torcida durante la instalación almacena energía en el radio de curvatura, no en la sección recta. Esto distribuye la tensión y triplica la vida útil frente a los diseños en voladizo.
Ángulo de interacción del hombro– El vector de fuerza de sujeción esno vertical. La punta hace contacto con el pie del riel a 38 grados –42 grados, creandocomponente horizontalque presiona el riel contra la cara del medidor. Ángulo insuficiente → desplazamiento lateral; ángulo excesivo → la punta se levanta bajo carga.
Mantenimiento y perspectiva operativa
- Óxido Negro + Aceite– El costo más bajo, vida útil de 3 a 8 años en lastre seco. La capa de óxido proporcionasin protección catódica; una vez roto, el metal base se corroe entre 0,1 y 0,2 mm/año. No apto para túneles, costas o vías mojadas.
- Dacromet / Geomet– Vida útil de 12 a 20 años.Revestimiento de escamas de zinc-aluminio, 8–12 µm de espesor. Sin riesgo de fragilización por hidrógeno. Temperatura máxima de servicio 300 grados (ilimitada para ferrocarril). Preferido para tráfico mixto y de alta-velocidad.
- Galvanizado por inmersión en caliente-(HDG)– Vida útil de 25 a 40 años.Limitado al diámetro de la barra Menor o igual a 18 mm. La sección más gruesa (20 mm) corre el riesgo de agrietarse por enfriamiento durante la extracción del baño de zinc. La especificación requiere pruebas de impacto de las muestras de producción.
Proveedor profesional de Gnee
↵Sistema de sujeción de abrazadera de riel
Este informe proporciona un examen técnico conciso de los sistemas de abrazaderas ferroviarias, centrándose en susFunción temporal/no-permanente, mecánica de transferencia de carga-de emergencia y compatibilidad con secciones de riel no-estándar.. El análisis evita deliberadamente la superposición con discusiones anteriores sobre clips elásticos (E-Clip, SKL, Fastclip, Nabla), puntas de tornillo o puntas de perro. El enfoque aquí esprácticos y distintos: recuperación de descarrilamiento, emergencias por rotura de rieles y aplicaciones ferroviarias/portuarias con grúa.
Especificaciones técnicas:
| Variante | Aplicación primaria | Compatibilidad de secciones de carril | Mecanismo de sujeción | Característica visual distintiva | Errores de selección-comunes |
|---|---|---|---|---|---|
| GTR-1/MCT (Emergencia) | Puente de rotura de carril | UIC54, UIC60, 115RE, 136RE | Placa de puente central + abrazaderas dobles para los pies | Fractura de tramos largos de placa central; configuración de cuatro-pernos | Se utiliza como clip permanente (incorrecto-requiere un re-torque semanal) |
| Abrazadera de riel de grúa (FPA/FPD) | Rieles para grúas portuarias/industriales | A100, A120, A150, ASCE 171/175 | Acoplamiento de la mandíbula lateral-de la cabeza del riel | Sujeta la cabeza del riel, no el pie; sin fijación de durmiente | Especificado para línea principal (restricción lateral insuficiente) |
| Abrazadera para juntas de bloque aislado | Juntas de carril aisladas | UIC54, UIC60 | Placas separadoras dieléctricas + pernos tensores. | Capas de aislamiento visibles de fibra de vidrio/epóxido. | Abrazadera estándar instalada-fallo en el circuito de señal |
| Abrazadera de tope (deslizante) | Absorción de energía de impacto | UIC54, UIC60 | Tensión de deslizamiento calibrada | Orificios para pernos alargados; indicadores de desgaste | Abrazadera fija instalada-sin función deslizante |
| Abrazadera de construcción temporal | puesta en escena del contratista | Todas las secciones de fondo-plano | Forma de U-simple + perno central único | Diseño minimalista; sin contorno de pie de riel | Utilizado en pista permanente (daño por indentación) |
Rango de rendimiento:
Sujeción de emergencia por rotura de rieles (restauración del tráfico):
Después de una rotura del riel o una falla de la soldadura, se aplican abrazaderas de tensión (p. ej., GTR-1, MCT) en todo el sitio de la fractura.Capacidad de transferencia de carga: 80-120 kNpor par de abrazaderas. Restablece inmediatamente el paso a 20 km/h. La reparación permanente se produce en un plazo de 24 a 72 horas.
Operaciones de recuperación y encarrilamiento de descarrilamiento:
Las abrazaderas aseguran los rieles a las traviesas durante el encarrilamiento de la grúa. Evita el desplazamiento de las vías al levantar cargas (hasta 200 toneladas). Se aplica a intervalos de 2 m a través de la zona de descarrilamiento. Se retira después de que las ruedas vuelvan a estar sobre el riel.
Mantenimiento y perspectiva operativa
- Velocidad de instalación y remoción (contexto de emergencia):
- Instalación de abrazadera manual:30-60 segundosutilizando una llave de impacto o un casquillo de trinquete. Aplicación de abrazadera hidráulica:15-20 segundos. La velocidad es fundamental-los períodos de posesión de roturas de rieles promedian entre 45 y 60 minutos.
- Retención de tensión de pernos (re-apriete semanal):
- Las abrazaderas dependen de la fuerza de sujeción del perno, no de la geometría del resorte. Causas de vibración10-15% de pérdida de torque por semanabajo el tráfico. Re-reapriete semanal obligatorio para uso continuo. Después de 4-6 semanas, el riesgo de irritación de los hilos aumenta: se retiran las abrazaderas y se les da servicio.
