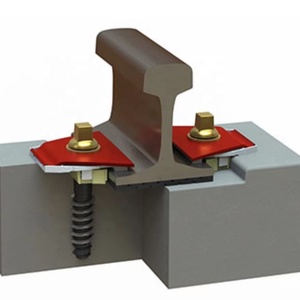

Sistema de fijación de rieles Nabla
El sistema de fijación de rieles Nabla es un método ampliamente utilizado para asegurar rieles a traviesas (traviesas) de ferrocarril. Fue desarrollado por la empresa francesa Vossloh Cogifer y se ha utilizado en varias redes ferroviarias de todo el mundo.
El clip Nabla generalmente se monta en una placa base, que se fija a la traviesa mediante pernos u otros métodos de sujeción. La placa base proporciona estabilidad adicional y distribuye la carga desde el riel hasta la traviesa de manera más uniforme.
El sistema de fijación de rieles Nabla ofrece varias ventajas, incluida una fácil instalación, un rendimiento confiable y la capacidad de adaptarse a diversos perfiles de rieles y condiciones de vía.
Componentes de fijación de rieles Nabla
| Artículo | Componente | Tipos | Material |
|---|---|---|---|
| 1 | Clip de Nabla | Nabla C1, Nabla S1 | 60Si2MnA |
| 2 | Perno T y tuerca y arandela | M22, Grado 5.6/8.8 | 35K |
| 3 | Aislador de riel | Según el dibujo del cliente | PA6+30%GF |
| 4 | Almohadilla de riel | Según el dibujo del cliente | Goma |
