Descripción
Parámetros técnicos

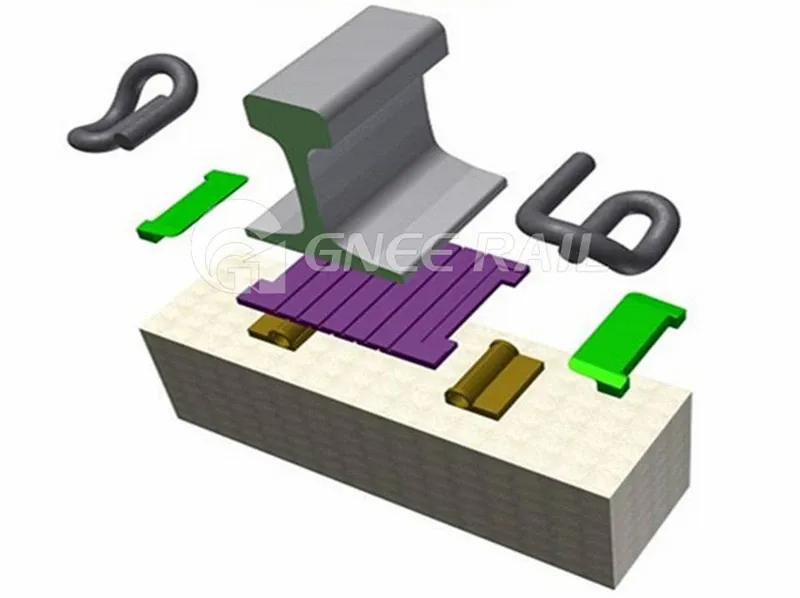

Sistema de fijación ferroviaria
| Categoría | Especificación | Estándar/referencia |
|---|---|---|
| Rendimiento mecánico | - Carga de dedo del pie: 8-18 kN - Rigidez lateral: 25-60 kN/mm - Fatigue life: >3m ciclos |
DIN 45672, EN 13230-3 |
| Instalación | - Torque: 150-350 n · m (lubricado) - Tolerancia a la brecha: ± 1 mm - Profundidad de lastre: 250-350 mm |
UIC 719R, Arema CH.1 |
| Mantenimiento | - Inspección: anual (visual), 3 años (verificación de carga) - Replacement: Cracks >3mm or wear >30% |
EN 13848-1, UIC 721R |
Comparación de tipos de fijación
| Tipo | Fuerza de clip | Compatibilidad del durmiente | Mejor para |
|---|---|---|---|
| Skl15 | 15 kN | Concreto (B90) | Heavy-haul (>Eje 25t) |
| Clip de nabla | 10 kN | Madera/hormigón | Tránsito urbano |
| Triunfo | 12 KN | Acero/concreto | Alta velocidad (300 km/h) |
| Pandrol E-Clip | 9 kN | Concreto (B70) | Tren Ligero |
Especificaciones de componentes clave
| Componente | Material | Estándares | Vida útil |
|---|---|---|---|
| Clip elástico | 60Si2Cra Spring Steel | EN 10089, ISO 683-14 | 15-25 años |
| Almohadilla | Nylon lleno de vidrio (GF-PA66) | EN 15528 | 10-15 años |
| Perno de anclaje | Acero inoxidable A4-80 | ISO 3506 | 20+ años |
