Sistema de sujeción con clip Rail E

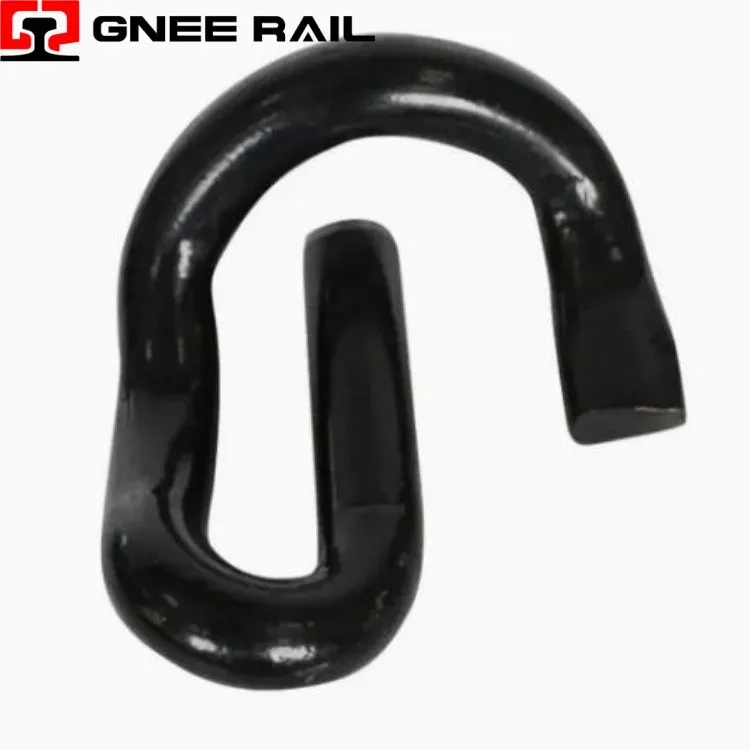

El Railway E Clip es un sujetador de acero resistente diseñado para asegurar rieles a traviesas de concreto en sistemas de vías modernos. Producido con acero para resortes de alta-calidad, su distintivo perfil en forma de E-ofrece una fuerza de sujeción precisa al tiempo que se adapta a los movimientos dinámicos de la oruga. Este clip permite una instalación y extracción rápidas sin herramientas especializadas. Su diseño probado garantiza un rendimiento confiable en aplicaciones principales, de tránsito y de transporte pesado-en todo el mundo.
Especificaciones técnicas:
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Clip E para ferrocarril: sujetador de riel elástico |
| Grado del material | 60Si2Mn / 51CrV4 / Equivalente a acero para resortes |
| Acabado superficial | E-capa / Escamas de zinc / Geomet / Fosfatado |
| Diámetro del alambre | 14 mm – 16 mm (0,55 – 0,63 pulgadas) |
| Fuerza de sujeción | 8 – 14 kN por clip (depende del sistema) |
| Deflexión elástica | Rango de trabajo de 10 a 14 mm. |
| Vida fatigada | Mayor o igual a 5 millones de ciclos sin fractura |
Perspectiva de instalación y mantenimiento:
- Cuenta con tres patas paralelas que forman una E-para una distribución equilibrada de la fuerza del resorte.
- Incorpora zonas de transición curvas que minimizan la concentración de tensiones durante la deflexión.
- Diseñado con geometría simétrica que permite una instalación idéntica desde cualquier lado.
- Relación de longitud de pierna optimizada logrando el máximo recorrido elástico antes de la deformación permanente.
- Proporciona una presión de contacto constante a lo largo del pie del riel a través de puntos de apoyo formados con precisión-.
Mantenimiento y perspectiva operativa
- Se instala mediante una sencilla herramienta de palanca sin necesidad de-equipo de pretensado.
- Se retira rápidamente durante el mantenimiento utilizando la misma herramienta de extracción.
- Se adapta a la instalación manual adecuada para ubicaciones de vías remotas.
- Admite aplicaciones mecanizadas para proyectos de construcción de gran-volumen.
- Permite la verificación visual del asiento adecuado mediante la alineación de los clips visibles.
