Descripción
Parámetros técnicos

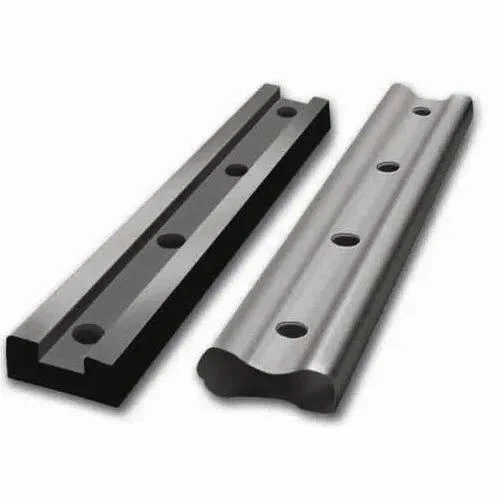

Placa de pescado de ferrocarril (barra de articulación)
| Parámetro | Especificación | Observaciones |
|---|---|---|
| Tipo | Estándar/compromiso/aislado | Por uic 864 o estándares de arema |
| Material | 55# acero al carbono o aleación EN8 | Resistencia de rendimiento mayor o igual a 355 MPa |
| Compatibilidad ferroviaria | UIC60/54, BS80A, Arema 115re | Emparejado con el perfil ferroviario |
| Agujero de perno Cantidad | 4 hoyos o 6 hoyos | 22-24 mm de diámetro |
| Longitud | 600-820 mm (varía según el tamaño del riel) | Diseño simétrico |
Estándares internacionales
| Estándar | Región | Requisito clave |
|---|---|---|
| Uic 864 | Europa | Vida de fatiga mayor o igual a 2 millones de ciclos |
| Arema Ch.4 | América del norte | La tenacidad de impacto mayor o igual a 27J a -40 grados |
| BS 47 | Reino Unido | Compatibilidad ferroviaria BS80A |
| TB/T 2345 | Porcelana | Acero Q235B con recubrimiento Zn |
Datos de instalación
| Proceso | Parámetro | Requerido |
|---|---|---|
| Aprieto | 400-500 N · M Torque | Llave de torque calibrada |
| Ajuste de brecha | Brecha de unión de 4-6 mm | Calibre |
| Alineación | Menos o igual a 1 mm de compensación vertical | Nivel láser |
proveedor de Gnee-Professional
