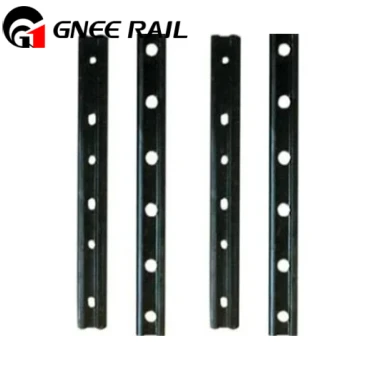

Eclisa de ferrocarril pesado
En función del peso del carril, se define como carril pesado aquel que tiene un peso nominal por metro superior a 30 kg. Los tamaños comunes incluyen 38, 43, 45, 50 y 60 kg/m. Para rieles pesados (aquellos que pesan 38 kg o más), hay 3 orificios en la sección final y 6 orificios en la barra de unión del riel.
GNEE es un fabricante fiable de productos ferroviarios, especializado en fijaciones ferroviarias de alta calidad. Ofrecemos una amplia gama de eclisas diseñadas para rieles ligeros, rieles pesados y rieles de grúa. Nuestro compromiso con la satisfacción del cliente incluye opciones de personalización para abordar necesidades específicas. Por lo tanto, podemos producir todo tipo de eclisas para rieles que necesite. Siéntase libre de contactarnos para más información.
Especificación
| Ferrocarril pesado | Estándar | Material | Abertura |
| 104 LIBRAS. CR |
AREMA 2007 |
ACERO GRADO AREMA GRADO 55# |
1.0625" |
| 105 LIBRAS. CR | 1.3125" | ||
| 135 LIBRAS. CR | 1.1875" | ||
| 171 LIBRAS. CR | 1.1875" | ||
| 175 LIBRAS. CR | 1.1875" |
Longitud estándar: 914,4 m, perforaciones y perforaciones, 4 orificios y 6 orificios
Eclisa de riel para riel pesado
Las configuraciones de los rieles varían según las clasificaciones de peso. Para los rieles ligeros (30 kg/m y menos), generalmente hay 2 orificios en el extremo, y la eclisa del riel se usa para conectar los dos extremos, lo que da como resultado un total de 4 orificios.
Los rieles pesados (de 38 kg y más) suelen tener 3 orificios en la sección final y 6 orificios en la eclisa del riel, como los rieles de ferrocarril de 60 kg.
Dimensiones de la eclisa de riel para rieles pesados (GB)
|
Tipo de carril (kg/m) |
Longitud total(B) |
Distancia de los dos agujeros medios (F) |
Distancia del 1er hoyo al 2do hoyo(D) |
Distancia del segundo hoyo al tercer hoyo (E) |
Distancia del primer agujero al final (C) |
Diámetro de los agujeros redondos |
|
75 |
1000 |
220 |
130 |
220 |
40 |
26 |
|
60 |
820 |
160 |
140 |
140 |
50 |
26 |
|
50 |
820 |
140 |
140 |
150 |
60 |
26 |
|
43 |
790 |
120 |
160 |
110 |
65 |
24 |
Proveedor de eclisas ferroviarias
