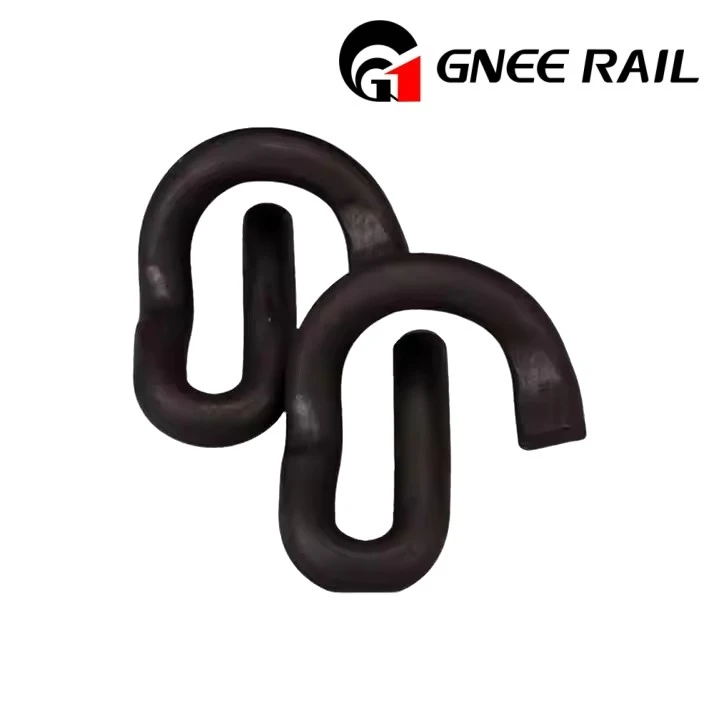

Clips de riel E20
Los clips de riel son componentes cruciales para sujetar los rieles al tirante o placa base, garantizando la estabilidad de la vía y la seguridad de las operaciones del tren. También conocidas como clips de ferrocarril, clips de riel elásticos, clips de vía y clips de traviesas de ferrocarril, estas piezas son esenciales para mantener el ancho de vía correcto. Los clips para carril E20 forman parte de la serie de clips para carril de Pandrol y están clasificados dentro de la gama tipo E. Como proveedor confiable y profesional, GNEE Rail se especializa en la fabricación de varios clips de riel, incluidos modelos como E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR309, PR401, PR415, PR85, PR601, Fast. 16, Rápido 1501, Fast1502, Fast 1508 y Fast 1600. Todos nuestros productos cumplen con los estándares internacionales y pueden personalizarse según sus necesidades. Contáctenos para más información.
Especificación de clips de riel E20
| Número de artículo | Material | Diámetro | Longitud del clip | Ancho del clip | Peso | CDH | Presión | Prueba de fatiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38máx. | 0.62 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| Clip rápido-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| Clip rápido-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| Clip rápido-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
Especificación del material de los clips de riel E20
| Serie | Tipo | Dureza | Material | vida de fatiga | Superficie |
| Clip de riel electrónico | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Menor o igual a 0.35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: Menor o igual a 0.03, S: Menor o igual a 0.03 |
Para Dia.18 son 3 millones de ciclos sin romperse. Para Dia.20 son 5 millones de ciclos sin romperse. |
Pintura lisa (engrasada), negra de óxido, en color o según requerimiento del cliente. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Clip de Vossloh& Clip de riel forjado |
SKL1 | 42-47HRC | |||
| Clip de carril PR | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| ¡También podemos fabricar clips de riel personalizados siguiendo sus dibujos o muestras! | |||||
