¿Qué son los perfiles ferroviarios?

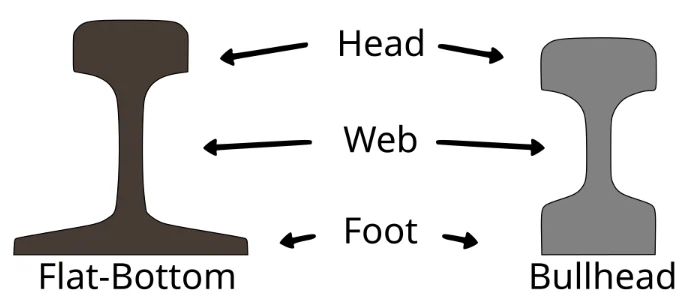

Los perfiles de riel son las formas de sección transversal-específicas de las vías férreas, que definen la cabeza (donde se tocan las ruedas), la red y el pie (base), diseñados para gestionar la interacción rueda-carril, distribuir cargas, garantizar recorridos suaves, minimizar el desgaste y evitar descarrilamientos, con diferentes perfiles utilizados para diversas velocidades, cargas y condiciones de la vía.

Cabeza: La parte superior redondeada que hace contacto con las ruedas del tren, con forma para resistencia al desgaste y calidad de marcha.

Web: La parte vertical que conecta la cabeza y el pie.

Pie (Base): La parte inferior, a menudo plana, diseñada para interactuar con el sistema de sujeción (como traviesas o corbatas).

Tipos y estándares

Standard Profiles: Common shapes like UIC60 (European) or American profiles (e.g., >90 libras/yarda).

Rieles Ranurados: Se utilizan en tranvías y tránsito urbano para el paso de las bridas de las ruedas.

Perfiles Especiales: Incluyen barandillas en desvíos o curvas para guiar los trenes.

La función del riel de acero.

Orientación: Los rieles actúan como una vía de guía, dirigiendo las ruedas de los trenes a lo largo de una ruta predeterminada e impidiendo el movimiento lateral.

Soporte y transferencia de carga: soportan el enorme peso (presión) de las ruedas del tren y distribuyen esta carga a las traviesas (traviesas) y al lastre y subrasante subyacentes.

crane rail

Superficie de rodadura suave: los rieles ofrecen una superficie lisa y de baja-resistencia para que las ruedas rueden, lo que permite un movimiento rápido y eficiente del tren.

Estabilidad estructural: Junto con las traviesas y otros componentes, los rieles forman la estructura de la vía, proporcionando estabilidad a todo el sistema ferroviario.

Conducción eléctrica: En los ferrocarriles electrificados, los rieles pueden servir como parte del circuito de vía, transportando señales o corriente eléctrica.

Diferentes estándares de rieles de acero

Como proveedor profesional de sujetadores de rieles,CARRIL DE GNEEPuede proporcionar diferentes rieles de acero estándar, como los estadounidenses, BS, UIC, DIN, JIS, australianos y sudafricanos, que se utilizan en líneas ferroviarias, grúas y minería de carbón.

Riel de acero estándar chino

Según el peso por metro, los rieles de acero estándar chinos se pueden clasificar en tres tipos, comotren pesado, tren ligeroycarril de la grúa. Cuando el peso por metro de carril de acero es igual o inferior a 30 kg, se denomina carril ligero. Por el contrario, el riel pesado se refiere al peso por metro de riel que supera los 30 kg.

heavy rail

Clasificación		Altura (mm)	Cabeza (mm)	Fondo (mm)	Grueso (milímetros)	Peso (kg/m)
Tren Ligero	8 kg/m	65	25	54	7	8.42
	9 kg/m	63.5	32.1	63.5	5.9	8.94
	12 kg/m	69.85	38.1	69.85	7.54	12.2
	15 kg/m	79.37	42.86	79.37	8.33	15.2
	18 kg/m	80	40	80	10	18.06
	22 kg/m	93.66	50.8	93.66	10.72	22.3
	24 kg/m	107	51	90	10.9	24.46
	30 kg/m	107.95	60.33	107.95	12.3	30.1
Ferrocarril pesado	38 kg/m	134	68	114	13	38.733
	43 kg/m	140	70	114	14.5	44.653
	45 kg/m	145	67	126	14.5	45.546
	50 kg/m	152	70	132	15.5	51.514
	60 kg/m	176	73	150	16.5	60.64
Riel de grúa	QU 70	120	70	120	28	52.8
	QU 80	130	80	130	32	63.69
	QU 100	150	100	150	38	88.96
	QU 120	170	120	170	44	118.1

estándar británico

Generalmente, el material del riel de acero estándar británico es 700/900A. GNEE RAIL es un fabricante de rieles de acero BS de China, podemos suministrar rieles de acero estándar BS11-1985 superiores como 50O, 60A, 60R, etc.

Tamaño	A	B	C	t	Peso (kg/m)
50O	52.39	100.01	100.01	10.32	24.833
60A	57.15	114.3	109.54	11.11	30.618
60R	57.15	114.3	109.54	11.11	29.822
70A	60.32	123.82	111.12	12.3	34.807
75A	61.91	128.59	114.3	12.7	37.455
75R	61.91	128.59	122.24	13.1	37.041
80A	63.5	133.35	117.47	13.1	39.761
80R	63.5	133.35	127	13.49	39.674
90A	66.67	142.88	127	13.98	45.099
100A	69.85	152.4	133.35	15.08	50.182
113A	69.85	158.75	139.7	20	56.398

Riel de acero estándar industrial japonés

Los rieles estándar industriales japoneses incluyen 15 kg, 22 kg, 30 A, etc., el material del riel de acero JIS según el estándar JIS e.

Tamaño	A	B	C	t	Peso (kg/m)
JIS 15kg	42.86	79.37	79.37	8.33	15.2
JIS 22kg	50.8	93.66	93.66	10.72	22.3
JIS 30A	60.33	107.95	107.95	12.3	30.1
JIS 37A	62.71	122.24	122.24	13.49	37.2
JIS 50N	65	153	127	15	50.4
CR 73	100	135	140	32	73.3
CR 100	120	150	155	39	100.2

Además de los rieles de acero,CARRIL DE GNEETambién ofrece una amplia gama de componentes ferroviarios. Tomamos la calidad y la seguridad como nuestro núcleo en todos los productos, probando rigurosamente cada componente para cumplir con los más altos estándares de la industria.Contáctenoshoy para discutir sus requisitos específicos.
