¿Qué es el riel de grúa DIN536?
Riel para grúa DIN536 o norma alemana para rieles para grúa DIN536. La norma alemana para rieles para grúa DIN536 se utiliza ampliamente en la industria de las grúas. Esta norma especifica los requisitos para los rieles para grúas de fondo plano laminados en caliente (tipo A), que incluyen una gama de modelos de rieles como A45, A55, A65, A75, A100, A120, A150. Estos rieles tienen la característica de un fondo más ancho, una estructura estable y una mayor capacidad de carga, y se utilizan principalmente en sistemas de grúas en puertos, muelles, almacenes y lugares similares.
Perfil de carril de grúa DIN536
GNEE suministra rieles para grúa DIN536: A55, A65, A75, A100, A120 de alta calidad y tenemos otros rieles de ferrocarril a la venta. Podemos personalizarlos según los requisitos del cliente.
Dibujo de carril de grúa DIN536
Especificaciones del riel DIN536
|
Tamaño |
Cabeza (mm) |
Altura (mm) |
Base (mm) |
Banda (mm) |
Peso nominal (kg/m) |
Material |
Longitud (m) |
|
A45 |
45 |
55 |
125 |
24 |
22.1 |
700/900A/1100 |
10-12 |
|
A55 |
55 |
65 |
150 |
31 |
31.8 |
700/900A/1100 |
10-12 |
|
A65 |
65 |
75 |
175 |
38 |
43.1 |
700/900A/1100 |
10-12 |
|
A75 |
75 |
85 |
200 |
45 |
56.2 |
700/900A/1100 |
10-12 |
|
A100 |
100 |
95 |
200 |
60 |
74.3 |
700/900A/1100 |
10-12 |
|
A120 |
120 |
105 |
220 |
72 |
100 |
700/900A/1100 |
10-12 |
|
A150 |
150 |
150 |
220 |
80 |
150.3 |
700/900A/1100 |
10-12 |
Composición química según DIN536
|
Calificación |
Estándar |
C |
Si |
Minnesota |
P |
S |
V |
|
690 |
DIN536-1 Mínimo |
0.40 |
– |
0.80 |
– |
– |
– |
|
Máximo |
0.60 |
0.35 |
1.20 |
0.045 |
0.045 |
– |
|
|
880 |
DIN536-1 Mínimo |
0.60 |
– |
0.80 |
– |
– |
– |
|
Máximo |
0.80 |
0.50 |
1.30 |
0.045 |
0.045 |
– |

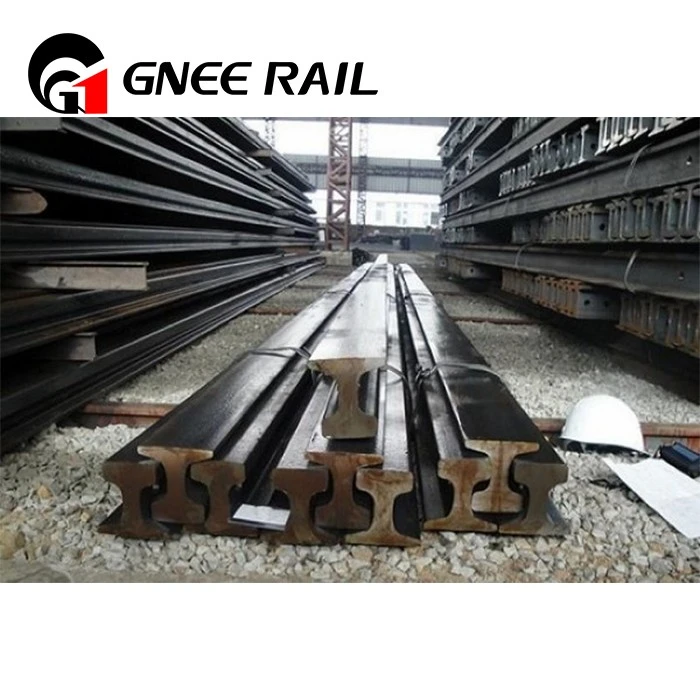

Taller de rieles GNEE DIN536
