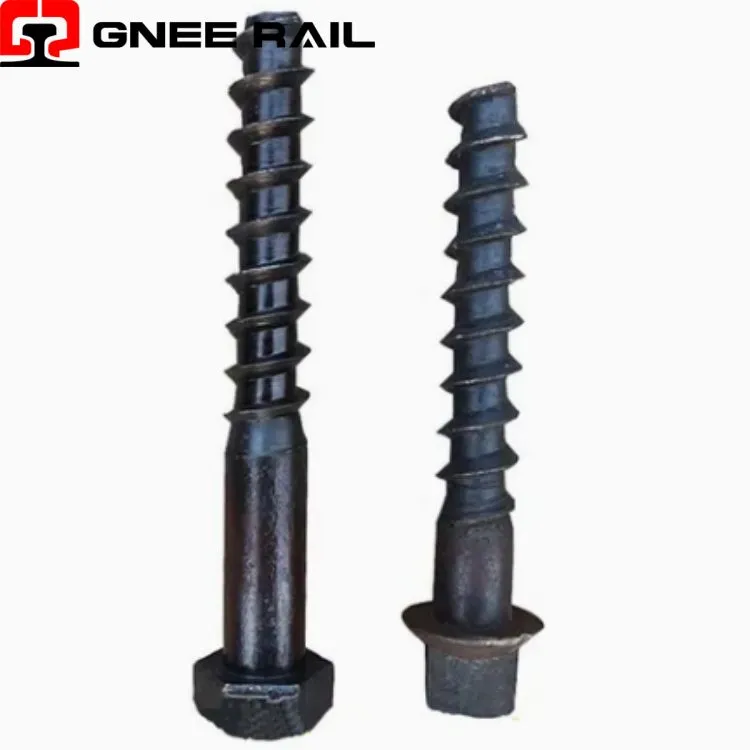

Sistema de fijación de púas de tornillo de riel
El clavo roscado sustituye a los clavos accionados en los modernos carriles para traviesas de hormigón. Se acopla a una clavija de plástico fundida en la traviesa mediante la fuerza de rotación de una herramienta eléctrica. La cabeza forjada acepta llaves ferroviarias estándar, mientras que la rosca cónica garantiza un acoplamiento gradual. Este sujetador permite un control preciso de la fuerza de sujeción sin dañar el concreto por impacto.
Especificaciones técnicas:
| Parámetro | Requisito | Valor típico |
|---|---|---|
| Estándar de materiales | EN o ASTM | EN 14545/ASTM A1010 |
| Dirección del hilo | solo mano derecha | Apriete estándar en el sentido de las agujas del reloj |
| Altura de la cabeza | Por encima de la superficie de apoyo | 12mm – 16mm |
| Filete bajo la cabeza | Dimensión del radio | 2 mm mínimo |
| Dureza superficial | Caso o núcleo | 30 – 38 HRC |
| Recubrimiento galvanizado | Rango de espesor | 8 – 12 micras de zinc |
| Temperatura de instalación | rango permitido | -20 grados a +50 grados |
| Vida de almacenamiento | Sin usar en el embalaje. | 5 años mínimo |
Perspectiva de instalación y mantenimiento:
- La forma de rosca autorroscante corta la clavija de plástico en la primera pasada de instalación.
- El perfil de rosca asimétrico resiste el retroceso bajo la vibración dinámica del riel
- La punta roma evita daños en el fondo contra la superficie del extremo de la cavidad del pasador.
- El radio de la raíz de la rosca reduce la concentración de tensión en comparación con las esquinas afiladas.
- El cono de plomo permite comenzar con los dedos antes del ajuste final de la herramienta eléctrica.
Mantenimiento y perspectiva operativa
- Se reporta cero fluencia después de quince años de servicio en las líneas Shinkansen japonesas
- Sobrevive a impactos de interruptores y cruces donde las púas impulsadas se aflojan en cuestión de meses.
- Funciona igualmente en el calor del desierto y en el congelamiento ártico sin pérdida de torsión.
- Conserva el 80 por ciento del valor de extracción-original después de cinco ciclos de eliminación
- No se ha documentado ningún caso de pelado de roscas cuando se instala con el par especificado.
