CarrilSistema de fijación SKL CLIP

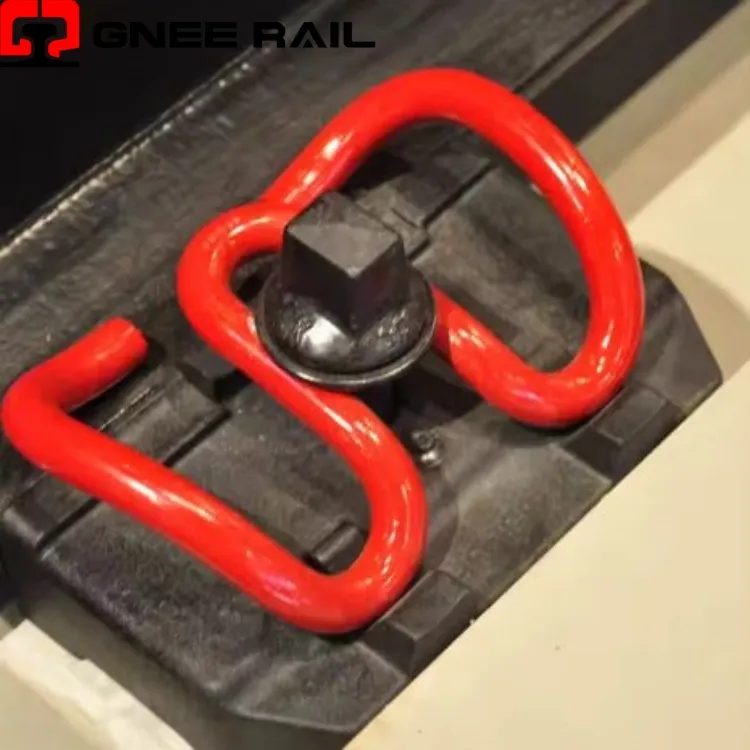

El Railway SKL Clip es un sujetador de acero para resortes forjado que funciona como un sistema de sujeción resistente de dos puntos-para asegurar los rieles a las traviesas de concreto a través de una interfaz de hombro patentada. Su distintiva corona en forma de omega-y su configuración de brazo divergente crean un efecto de autocentrado durante la instalación, lo que garantiza una transferencia de carga simétrica al pie del riel. Diseñado para aplicaciones de alta-velocidad y transporte pesado-, este clip utiliza un diseño de momento controlado-donde el eje de flexión está estratégicamente ubicado para maximizar el almacenamiento de energía elástica y al mismo tiempo minimizar el fraguado permanente durante décadas de servicio.
Especificaciones técnicas:
| Atributo | Detalle técnico | Indicador de desempeño |
|---|---|---|
| Método de formación | Forjado en caliente con dimensiones controladas-por troquel | El flujo de grano sigue contornos de tensión. |
| Tratamiento térmico | Austempering (transformación bainítica) | Dureza al impacto Mayor o igual a 50 J (Charpy) |
| Fuerza de instalación | Requisito de herramienta de ajuste vertical | Fuerza de inserción de 15 kN – 25 kN |
| Gama elástica | Deflexión máxima permitida | Hasta 22 mm sin deformación plástica |
| Punto de referencia de vida útil | Datos de aplicaciones de transporte pesado- | >30 años o 800 MGT |
Perspectiva de instalación y mantenimiento:
- Austemperamiento controlado:Sometido a un tratamiento térmico isotérmico que produce una microestructura bainítica, brindando tenacidad y resistencia a la propagación de grietas superiores en comparación con los aceros para resortes martensíticos convencionales.
- Gestión de la integridad de la superficie:El pos-procesamiento incluye la eliminación controlada de la descarburación y el rectificado de precisión de superficies de contacto críticas para eliminar los generadores de tensión que podrían iniciar fallas por fatiga.
- Optimización del flujo de grano:El proceso de forjado en caliente-alinea la estructura del grano del material con la trayectoria de tensión del clip, siguiendo la trayectoria de carga natural desde la coronilla hasta la punta para mejorar la durabilidad.
Mantenimiento y perspectiva operativa
- Enclavamiento de hombros:Los bolsillos-mecanizados con precisión en el hombro-enyesado se acoplan al talón del clip con un ajuste de interferencia definido, creando un punto de reacción rígido que evita la migración lateral bajo una curvatura alta.
- Perfil de interacción con la almohadilla:La geometría de la punta del clip está diseñada para aplicar presión a través de un aislador de pie-ancho, distribuyendo la fuerza uniformemente a lo largo de la superficie de la almohadilla del riel para evitar la extrusión localizada de la almohadilla.
- Capacidad de retención del calibre:El ajuste independiente del clip izquierdo y derecho permite-un ajuste preciso del ancho de vía durante la instalación sin necesidad de reposicionar las traviesas.
