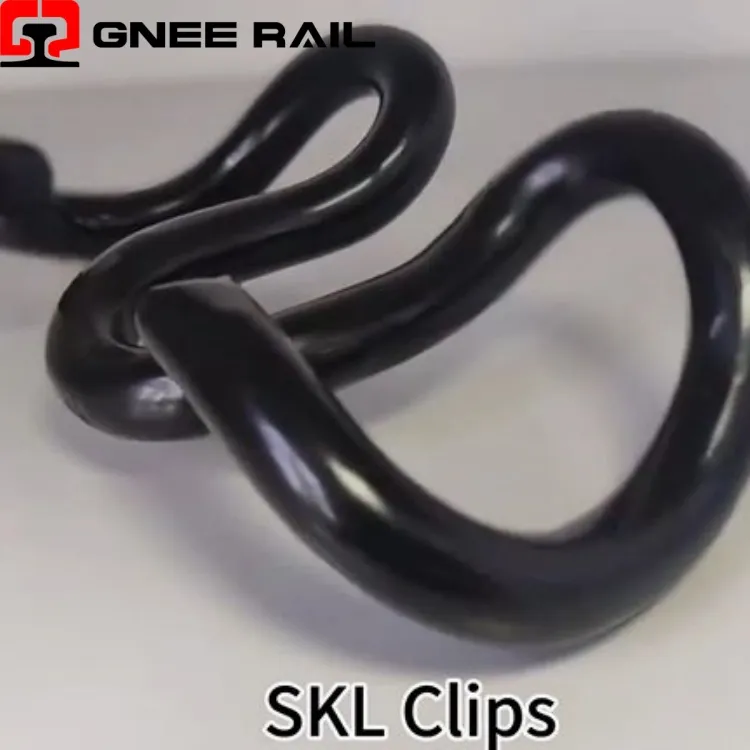

CarrilSistema de fijación SKL CLIP
El clip Railway SKL es un sujetador de resorte resistente en forma de V-fabricado con acero para resortes micro-aleado de alto-rendimiento mediante forjado en caliente-de precisión y procesos de tratamiento térmico controlado, diseñado específicamente para la fijación directa a traviesas de concreto a través de hombros moldeados-estandarizados. Distinguido por su configuración simétrica de doble-brazo y su distintiva geometría de corona, este sujetador opera según un principio de flexión puro en el que las dos patas se desvían elásticamente hacia afuera durante la instalación, convirtiendo la fuerza vertical aplicada en una presión de sujeción horizontal sostenida contra el pie del riel.
Especificaciones técnicas:
| Parámetro | Especificación | Característica de rendimiento |
|---|---|---|
| Tipo geométrico | Doble-brazo simétrico en forma de V- | Principio puro del resorte de flexión |
| Clasificación de materiales | Acero para muelles micro-aleado | Límite elástico de 1100 a 1300 MPa |
| Método de instalación | Inserción vertical con herramienta hidráulica o manual. | Fuerza de inserción de 20 – 35 kN |
| Deflexión elástica | Desplazamiento del brazo del estado libre | 20 – 28 mm por brazo |
| Temperatura de servicio | Rango operativo completo | -45 grados a +65 grados |
Perspectiva de instalación y mantenimiento:
- Radio de corona optimizado:El perfil de corona parabólica distribuye la tensión de flexión uniformemente a lo largo del ancho del clip, eliminando concentraciones de tensión localizadas que acelerarían la fatiga en configuraciones de resorte en V-más simples.
- Espesor de sección variable:La sección transversal-se estrecha progresivamente desde la coronilla hasta la punta, haciendo coincidir la distribución del material con la envolvente del momento de flexión y reduciendo la masa innecesaria donde los niveles de tensión son más bajos.
- Posicionamiento del eje neutro:El centroide geométrico está ubicado estratégicamente para garantizar que las tensiones de tracción y compresión permanezcan equilibradas en todo el rango de deflexión elástica, maximizando la vida ante la fatiga.
Mantenimiento y perspectiva operativa
- Compromiso progresivo:Los brazos del clip están diseñados con una entrada cónica-que se acopla gradualmente a los bolsillos de los hombros durante la instalación, lo que reduce las fuerzas máximas de inserción y permite un asiento suave y controlado.
- Confirmación audible de asientos:Se produce un chasquido o clic distintivo cuando los brazos del clip se enganchan completamente con las funciones de retención del hombro, lo que proporciona a los operadores una respuesta acústica inmediata de la instalación adecuada.
- Más de-Prevención de inserción:Los topes mecánicos incorporados en la interfaz del hombro evitan una deflexión excesiva del clip más allá del límite elástico, protegiendo contra la deformación plástica durante la instalación.
Proveedor profesional de Gnee
