↵Sistema de sujeción clip nabla carril

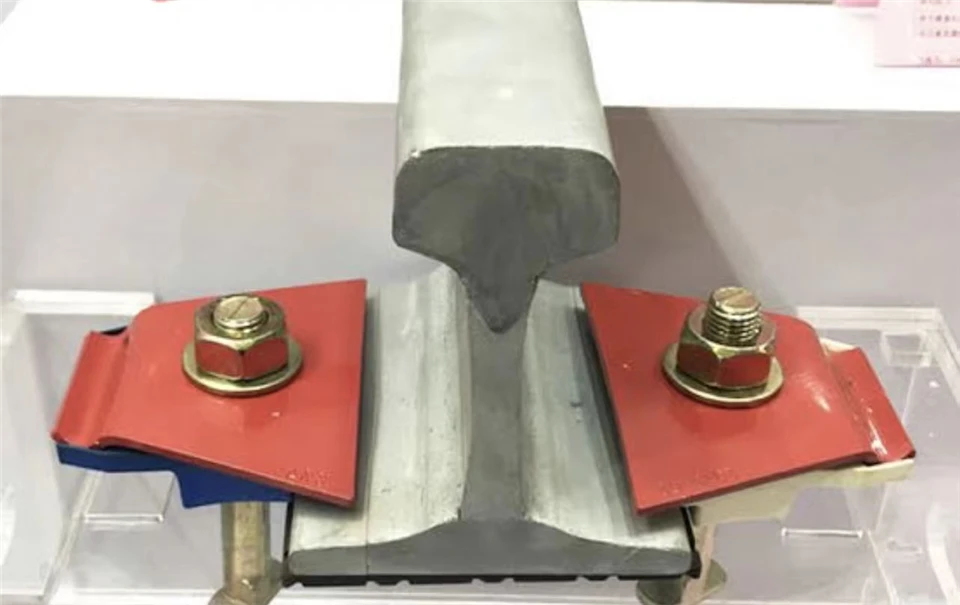

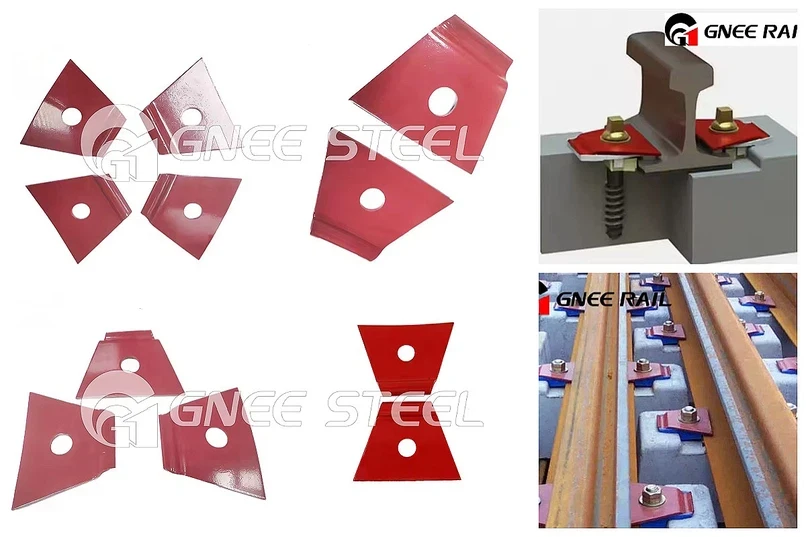

El Nabla Clip, ampliamente reconocido como clip tipo SKL-, incorpora un principio fundamental de ingeniería: la simetría como base de la confiabilidad. A diferencia de los sujetadores asimétricos que inducen fuerzas de torsión, el diseño en forma de V-y el pivote central de Nabla garantizan que la fuerza de sujeción se distribuya de manera perfecta y uniforme. Esta geometría inteligente no es una elección estética sino una solución calculada al desafío principal de los ferrocarriles de alta-velocidad y transporte pesado-: mantener un rendimiento constante y predecible bajo cargas extremas y dinámicas.
Especificaciones técnicas:
| Categoría de parámetro | Especificación técnica | Justificación de la ingeniería y ventaja del mercado |
|---|---|---|
| Diseño y principio básico | Nombre:Clip Nabla / Clip SKL Geometría:Forma de V-simétrica con pivote central Sistema:Exclusivo de conjuntos de fijación Nabla a juego. |
Por qué es importante:La simetría elimina la tensión unilateral y la acción-de autocentrado, lo que evita que el clip se mueva o se tuerza sobre su hombro. Esto garantiza una aplicación de fuerza uniforme en ambos lados del pie del riel, un factor crítico para la retención del ancho en curvas de alta-velocidad. |
| Materiales y metalurgia | Acero:Aleación de acero para resortes 60Si2CrA (según EN 13230) Tratamiento térmico:Templado y revenido con precisión Dureza del núcleo:42-46 HRC |
Por qué es importante:El aditivo de aleación de cromo mejora significativamente la templabilidad y la resistencia a la fatiga en comparación con los aceros para resortes estándar (por ejemplo, 60Si2Mn). Esto da como resultado un clip que supera de manera confiable los 3 millones de ciclos de carga, esencial para corredores de transporte pesado-con cargas por eje de 30+ toneladas. |
| Métricas de rendimiento | Carga en la punta:10 - 13 kN (pre-preestablecido y ajustable de fábrica) Desviación:10 - 12 milímetros Vida por fatiga:> 3,2 millones de ciclos (EN 13146-5) Retención de fuerza:> 90% después de 2 millones de ciclos |
Por qué es importante:La carga equilibrada en la punta y la deflexión controlada proporcionan una seguridad óptima sin-limitar demasiado el riel. La excepcional vida útil ante la fatiga y la retención de fuerza se traducen directamente en intervalos de servicio de varias décadas y una pérdida mínima de fuerza de sujeción, lo que garantiza una geometría de oruga a largo plazo. |
¿Por qué elegir el pincho para perros tradicional?
Infraestructura ferroviaria de alta-velocidad:Donde el control constante del calibre y la micro-vibración a velocidades superiores a 300 km/h son esenciales para la seguridad, la comodidad de los pasajeros y los bajos índices de desgaste. Su distribución de fuerza simétrica es clave para gestionar las fuerzas dinámicas en curvas de alta-velocidad.
Corredores de transporte pesado-con geometría exigente:En secciones curvas de líneas mineras o de carga, donde el desgaste asimétrico y las fuerzas laterales degradan rápidamente otros sujetadores. El diseño de Nabla resiste inherentemente estas fuerzas.
Puntos críticos de infraestructura:En desvíos, cruces y en puentes o túneles donde el acceso para mantenimiento es difícil, costoso o perturbador. Su larga y predecible vida útil y su sólido rendimiento minimizan las intervenciones en el ciclo de vida.
Elegir Nabla Clip es una inversión en ingeniería de precisión e integridad de activos a largo plazo-.Representa una filosofía que prioriza el costo y el rendimiento de por vida sobre la conveniencia inicial. Para los ingenieros que especifican una pista que debe funcionar sin problemas durante décadas en las condiciones más extenuantes, Nabla Clip no es solo una opción-es el punto de referencia.
Proveedor profesional de Gnee
