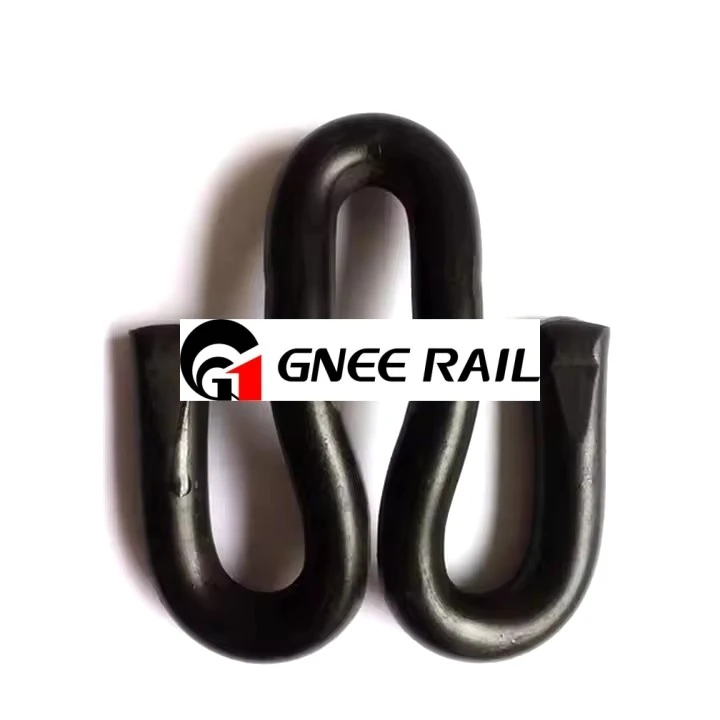

Seguimiento de clips rápidos 1508
El sistema Fast Clip de Pandrol es conocido por su fiabilidad e innovación en la fijación de carriles. El Rail Fast Clip 1508 combina un diseño sin tornillos de alta elasticidad con una estabilidad superior y resistencia a las vibraciones, lo que garantiza conexiones robustas entre rieles y traviesas. Facilita la construcción de vías eficiente y rentable al tiempo que minimiza el mantenimiento. GNEE Rail ofrece una gama completa de clips rápidos, incluidos Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 y 1605, junto con otras opciones como Pandrol E Clip, SKL Clip, KPO Clamp, Nabla Clip. y Deenik Clip. Nuestros productos cumplen con los estándares globales y son personalizables. ¡Comuníquese con nosotros hoy!
Especificaciones del sistema Track Fast Clip
| No. | Artículo | Índice de rendimiento |
| 1 | Tipo de carril aplicado | Riel de acero estándar GB de 60 kg. |
| 2 | Ancho de vía | 1435mm |
| 3 | Pendiente inferior del carril | La pendiente inferior del riel 1:40 se coloca en la traviesa del ferrocarril |
| 4 | Resistencia longitudinal de los carriles. | En general, la resistencia longitudinal de cada conjunto de sujetadores de riel y rieles es superior a 9 kN; |
| 5 | Elasticidad del sistema de fijación del carril. | La plataforma del carril tiene una rigidez estática de 50 a 70 kN/mm. |
| 6 | Rendimiento de fatiga | Después de 3 millones de ciclos de carga, el sistema de sujeción no presenta daños y los cambios de presión de la hebilla son inferiores al 20%; la resistencia longitudinal de los cambios de carril es inferior al 20%; la rigidez estática de los cambios articulares es inferior al 25%. |
| 7 | Resistencia de aislamiento | El sistema de sujeción se prueba según EN13146-5 y la resistencia de aislamiento entre los dos rieles es superior a 5 kΩ. |
| 8 | Condiciones ambientales duras | El sistema de fijación se puede desmontar con éxito con una herramienta de desmontaje manual después de la prueba de niebla salina de 300 h descrita en EN13146-6. |
| 9 | Cantidad de ajuste entre la izquierda y la derecha del riel | El ajuste de la posición izquierda y derecha del riel de un solo hilo: -4~+2 mm; Ajuste del ancho del riel: -8 ~ +4 mm, el nivel de ajuste es 1 mm. |
| 10 | Posición de altura del riel | La cantidad de ajuste es 0mm. |
| 11 | Presión de hebilla y rango de resorte. | Barra de resorte tipo FC1504: la presión de la hebilla es de 10 kN, el rango del resorte es de 12 mm; Barra de resorte tipo FC1306: la presión de la hebilla es de 3 kN. |
| 12 | Resistencia a la tracción de las piezas empotradas. | La resistencia a la tracción del asiento de hierro incrustado en la traviesa de ferrocarril no es inferior a 60 kN. |
Parámetros técnicos del Track Fast Clip 1508
| Número de artículo | Material | Diámetro | Longitud del clip | Ancho del clip | Peso | CDH | Presión | Prueba de fatiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38máx. | 0.62 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | |
| Clip rápido-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| Clip rápido-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso | ||
| Clip rápido-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Mayor o igual a 9.5KN | 5000000 veces sin descanso |
Taller Ferrocarril Fast Clip 1508
visita al cliente para Rail Clip
Participando en la exposición de Indonesia.
