Name: China Sujetadores para instalación de rieles Fabricantes de abrazaderas Proveedores Fábrica - Acero Gnee
Brand: GNEE
SKU: 294505112

Descripción

Parámetros técnicos

↵Sistema de sujeción de abrazadera de riel

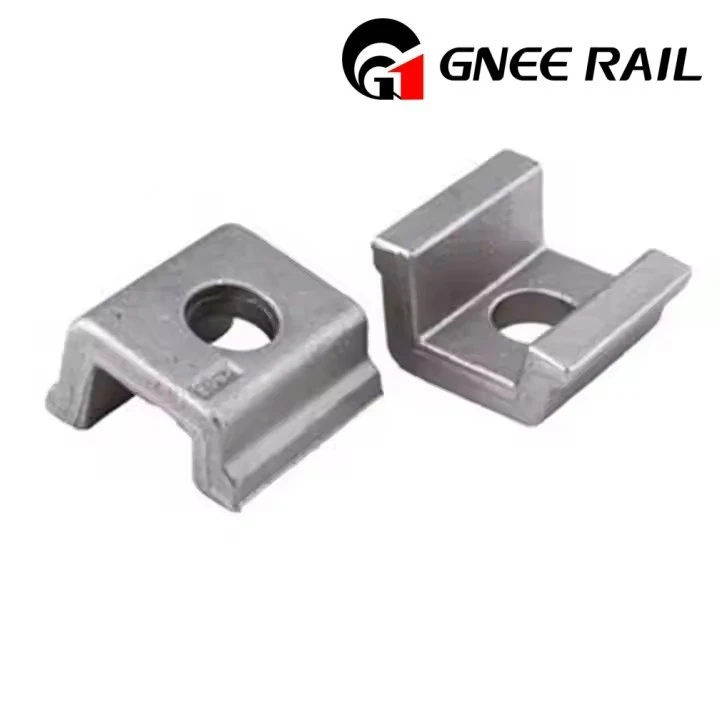

A railway clamp is a mechanical fastening device designed to securely hold rails in position on sleepers or baseplates through direct compressive force. Unlike elastic fastening systems that rely on spring tension, clamps function by creating a rigid or semi-rigid mechanical lock, typically tightened with bolts or driven wedges. They are engineered for applications requiring maximum restraint against rail movement, particularly in high-stress environments like turnouts, bridge decks, rail joints, crane tracks, and heavy-haul corridors.

Especificaciones técnicas:

Característica	Perspectiva de utilidad	Perspectiva de producción	Perspectiva de mantenimiento
Filosofía del diseño	Maximizar la restricción, minimizar el cumplimiento	Logre integridad estructural y precisión dimensional bajo estrés elevado	Gestione la caída de la precarga y detecte la fatiga incipiente
Métrica de rendimiento	Fuerza de elevación/restricción lateral (kN), rango de ajuste permitido	Límite elástico (p. ej., mayor o igual a 690 MPa), tenacidad a la fractura, tolerancia dimensional	Retención de tensión de pernos, profundidad de desgaste, tasa de propagación de grietas
Interfaz crítica	Sujete la mandíbula-a-el pie del riel y la base-a-la traviesa/cubierta	Unión de metal-a-polímero en abrazaderas aisladas, alineación de accesorios durante el mecanizado	Perno-para-enganche del hilo de sujeción, patrón de contacto en el pie del riel
Enfoque del modo de falla	Pérdida repentina de precarga, propagación catastrófica de grietas	Defectos internos de fundición/forja, tratamiento térmico inadecuado que provoca fragilidad	Fatiga por flexión cíclica, fisuración por corrosión bajo tensión, desprendimiento de roscas
Tecnología/Herramienta	Análisis de elementos finitos (FEA) para simulación de carga y láseres de alineación	Centros de mecanizado CNC, equipos de endurecimiento por inducción, probadores de fuerza de adhesión	Tensiómetros de pernos ultrasónicos, boroscopios para inspección interna, analizadores de torque digitales

Perspectiva funcional y de ingeniería

Seguridad posicional absoluta:Proporciona una capacidad de movimiento casi-cero para el riel, esencial en áreas donde incluso el desplazamiento micrométrico podría causar fallas operativas, como en juntas aisladas o en guías de rieles de precisión.

Resistencia de carga extrema: Engineered to withstand specific force thresholds (e.g., >Resistencia a la elevación de 50 kN), lo que los hace adecuados para cargas pesadas por eje, zonas de frenado dinámico y lugares-propensos a impactos.

Ajustabilidad modular:Muchos diseños de abrazaderas incorporan cuñas, orificios ranurados o mordazas ajustables para-ajustar la altura, la inclinación (inclinación) y la alineación lateral del riel durante la instalación y el mantenimiento.

Mantenimiento y perspectiva operativa

Mecanizado de precisión de superficies de rodamientos:Todas las superficies de transferencia-de carga (mordazas de sujeción, base, orificios para pernos) se someten a un mecanizado de acabado (fresado, rectificado) para lograr una planitud, un paralelismo y una rugosidad superficial precisos (a menudo Ra < 3,2 µm).
Ingeniería de Aislamiento Integrado:Para aplicaciones aisladas eléctricamente, las abrazaderas están diseñadas como conjuntos compuestos con inserciones de polímero adheridas (por ejemplo, poliamida, POM) que se moldean o bloquean mecánicamente en el cuerpo metálico durante la producción.
Tratamiento Térmico Especializado:Puede someterse a un tratamiento térmico localizado (como endurecimiento por inducción) en las superficies de desgaste o mediante{0}}endurecimiento para lograr un equilibrio específico entre tenacidad del núcleo y dureza de la superficie.
